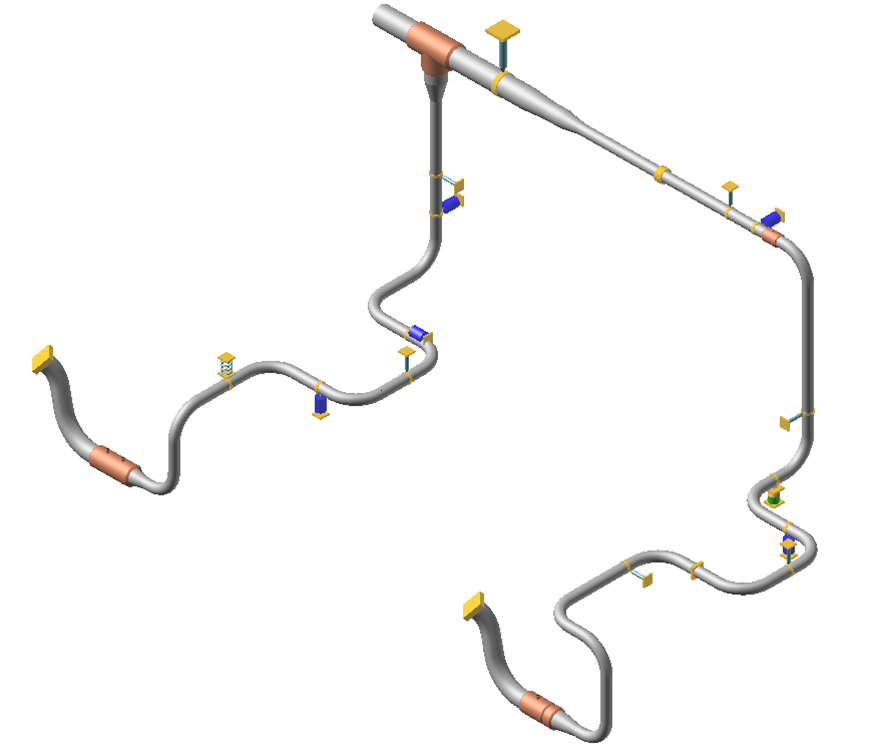

Подбор конфигурации опорно-подвесной системы трубопровода
Отрасль: Энергетическое машиностроение | Продукт: DT Seven
Задача
- Подобрать характеристики ОПС (расположение, тип и параметры опор), обеспечивающие соблюдение норм прочности и надежности трубопроводной системы (ТС)
- Снизить стоимость ОПС
Сложности
- Большая вариативность типов и характеристик опор
- Взаимное влияние элементов ОПС трубопровода, даже на разных его концах
- Нелинейность сейсмического воздействия на ОПС и трубопровод довольно сложно компенсировать
Решение

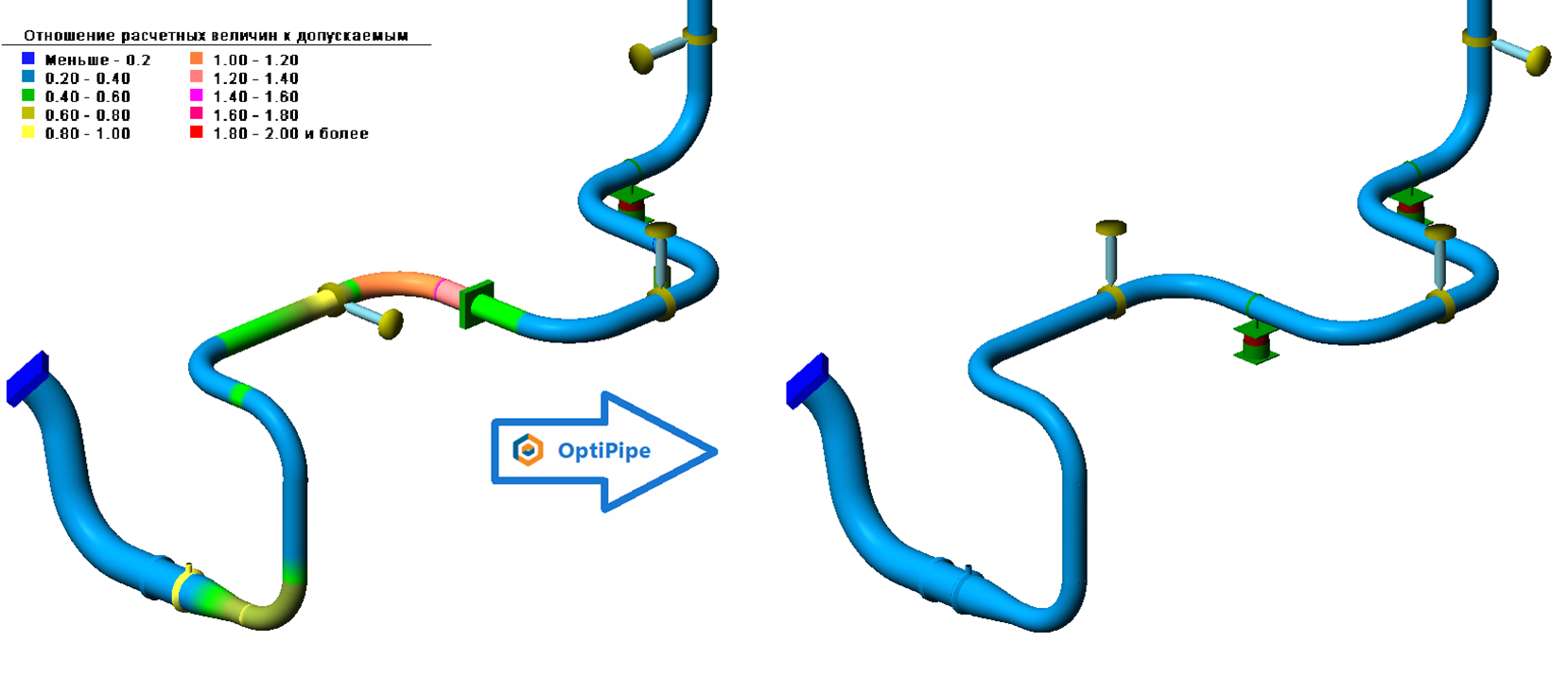

- На базе DT Seven разработано проблемно-ориентированное решение, позволяющее выполнять автоматизированный подбор характеристик ОПС с анализом НДС трубопровода и условий прочности опор в программе dPIPE 5 (в том числе для оценки на соответствие нормам и ограничениям по нагрузкам на опоры, арматуру и патрубки оборудования)
